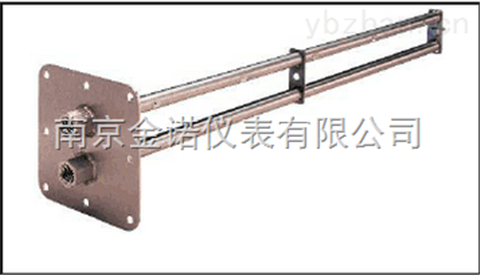

插入式橫截面流量計廠家、價格及型號

只要有250mm～300mm長的安裝位置即可，流出系數穩定，不用標定，壓力損失小，體積小，可加裝吹掃裝置，實現人工或者自動吹掃，可對特殊結構形狀的管道的流量進行測量，圓形橫截面流量計是依據速度面積法的原理而研制出來的流量計，速度面積法是將測量流速的截面分割為許多小單元，假設每個單元面積的流速Vi，則總的流量就等于流過所有小單元面積流量之和，當單元面積分割得愈多，所測的流量愈準確，橫截面風量測量裝置就是依據這個原理而研制。

二、主要特點

1、不需要直管段，只要有250mm～300mm長的安裝位置即可。

2、流出系數穩定，不用標定。

3、壓力損失小，體積小。

4、可加裝吹掃裝置，實現人工或自動吹掃。

5、可對特殊結構形狀的管道的流量進行測量。

6.對于介質流場波動大的情況下，在設備前加裝整流柵。

三、結構形式

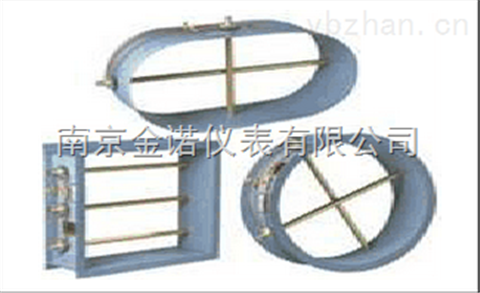

矩形管道圓形橫截面流量計：將矩形管道的長邊和短邊分別按等長度的原則，將矩形管道的橫截面平均分成若干個面積相等的小單元,測量每個小單元中心點的流速，再將小單元的流速之和平均，即是整個大橫截面積的平均流速,產品結構見圖1

圓形管道圓形橫截面流量計：將圓形管道截面分割成若干個面積相等的同心圓環(中央為圓)，測出每個圓環的流速，然后再將所有圓環(包括中央圓)的流速平均化，即得到該圓截面的平均流速，產品結構見圖2

四、使用范圍

1、公稱直徑：圓形管道：200mm≤DN≤6000mm

矩形管道：200mm×200mm≤DN≤6000mm×6000mm

2、公稱壓力：PN≤6.4MPa

3、介質溫度：t≤450℃（＞450℃時,訂貨時請注明）

4、精度等級：1級，1.5級，2.5級

5、雷諾數: ReD＞2.5×105
