在絕緣接頭和接地電池良好的情況下,工作站內設施電位應該為自然電位,即便是鋅接地電池漏掉一部分電流,站內設施電位可能會有所下降,但不會低于-0.90VCSE。在絕緣接頭處,電位有可能接近-5V CSE。如果站內設施電位低于-0.90VCSE,就需要考慮鋅接地電池是否短路,或者絕緣接頭是否性能不良。同時還需要分析有沒有通過其他路徑短路的可能。絕緣接頭短路可能會造成電源輸出加大,如果參比電極靠近絕緣接頭,為了使參比電極能夠達到要求的電位,恒電位儀輸出會增大很多,有可能使該陰極保護的保護距離加大。如果絕緣接頭漏點的情況非常嚴重,在有陰極保護工作站的情況下,斷點電位有可能比通電電位更負。

原因是接地設施漏電,造成參比電極附近的電場變負。突然斷電的時候地電場電位恢復到正常的狀態(tài)中,即正向偏移,帶動參比電極處電位上升,造成參比電極與管道電位差增大。

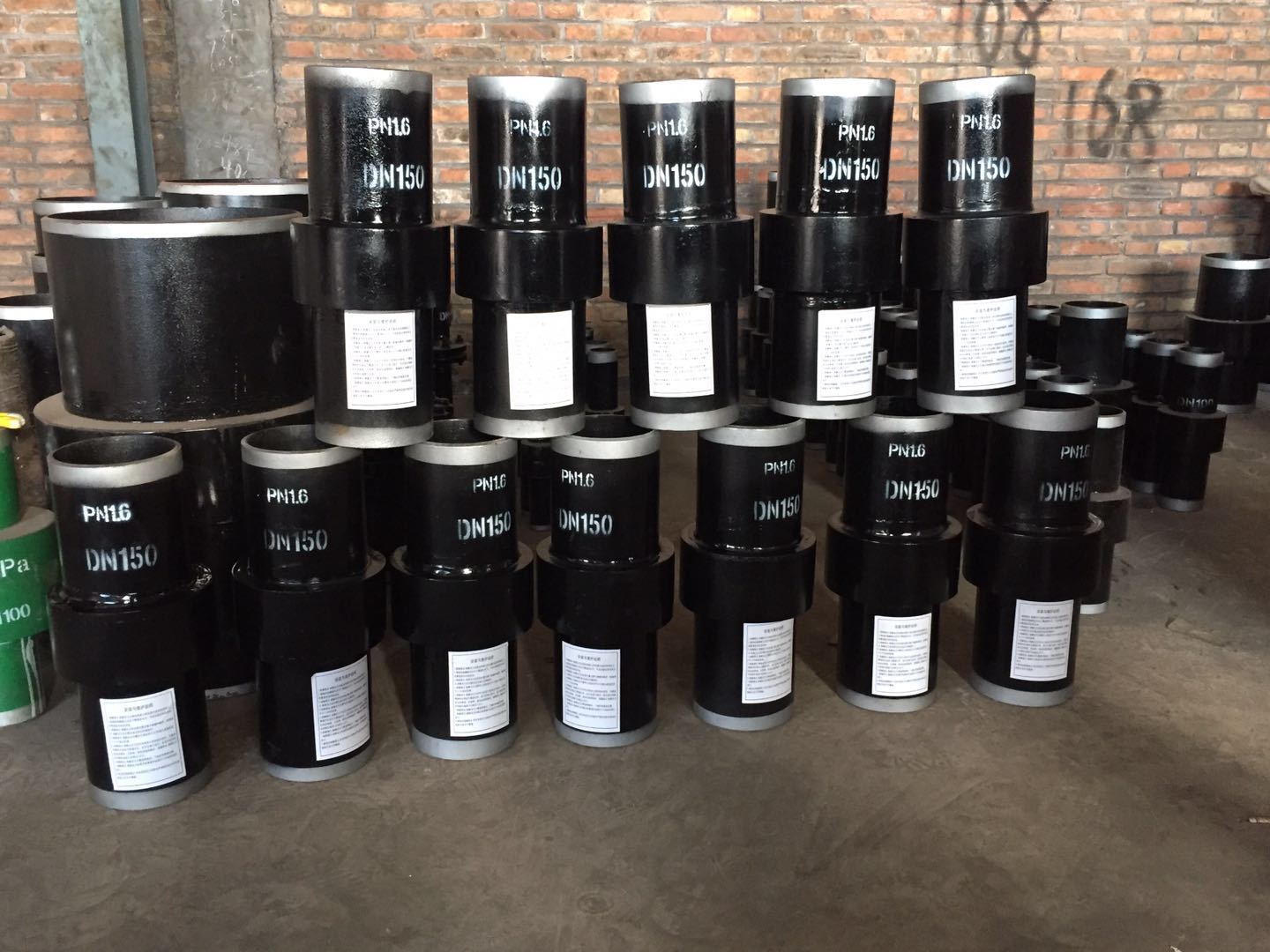

二.絕緣接頭的失效或漏電問題

  絕緣接頭的失誤效應或者漏電,絕緣接頭在使用一段時間以后質量出現問題,絕緣零件出現損害或者變質現象導致法蘭喪失絕緣性能,從而使管道的陰極保護電流也不再有限制?；蛘呤禽斔偷慕橘|中存在一些電解質使絕緣接頭導通而失去絕緣性能。根據以上所描述的原因管道的漏電點只會發(fā)生在被保護管道與非保護管道的交叉點上或者是在被保護管道的絕緣接頭處。因此在檢查維修的過程中,需要查找管道的漏電點的時候就帶有了以上情況的局限性。但是如果施工的環(huán)境中地下管網非常復雜的時候,比如,被保護管道與多條其他管線有交叉穿越的地方就會導致查找漏電點的工作非常困難。所以,陰極保護的系統(tǒng)的維護檢修工作要根據現場的實際情況進行反復的測量與多方位的檢查進行綜合判斷才能找到真正的漏電點。
