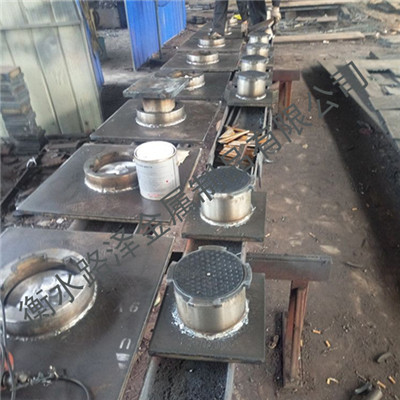

固定型球鉸支座是由上座板、下座板、凸形中間鋼板及兩塊不同形狀的聚四氟板組成。下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一弧形四氟板，通過球面與之滑動來滿足梁端的轉動，上座板上的不銹鋼板與中間鋼板上的另一四氟板組成第二滑動面，完成上下結構體因溫差諸因素產生的伸縮位移?；瑒?dòng)支座是在固定型球鉸支座上支座板或下座板上設置導向槽來約束支座的單向或多向滑動，制成球形單向滑動支座和多向滑動支座，在導向槽兩端設置限位塊，以限制支座大位移量。

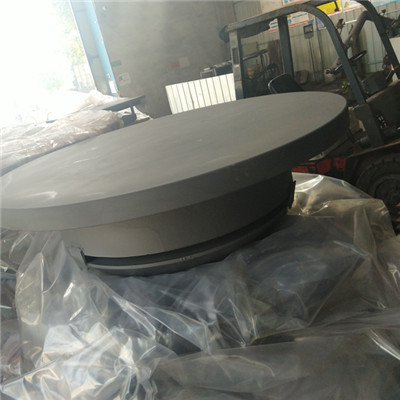

抗震型球型鋼支座詳細介紹：

    支座受力情況與力學計算假定一致，支座通過球面?zhèn)髁?，作用反力分許均勻，傳力可靠，通過聚四氟乙烯板（PTFE）的滑動實現支座的轉動，制作可以打轉角萬向轉動，可以實現支座水平滑動，允許位移值大，能夠有效的釋放結構地震作用變形與溫度應力，支座剛度大，變形小，承載能力高，抗震性能好，無老化問題，耐久性好，適用溫度范圍大。

一、抗震球型鋼支座特點

    1、抗震球型鋼支座可萬向轉動、萬向承載、能很好的滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安全可靠。

    2、抗震型球型鋼支座要承受拉、壓、剪（橫向）力，在巨大的隨機地震力的作用下，只要上、下結構本身不破壞，因此種支座存在就不會發生落梁、落架等災難性后果（一般來說，支座是個薄弱環節，在強大的地震力作用下，極易發生落梁和落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防、具備能抗地震烈度9級的能力。

    3、抗震球型鋼支座通過球面?zhèn)髁?，受力面積大，并采用幾種材料的優化組合，故與其他鉸結構支座相比（搖擺支座、輥軸支座），其體積和高度均大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。

    固定，位移型球鉸支座傳力可靠，各向轉動性能一致，不僅具備盆式橡膠支座承載能力大、水平位移大的特點，而且能適應大轉角及抗抗上拔力的需要，適用于桁架，連廊，網架，鋼結構，膜結構，及寬橋、曲線橋等建筑。由于承壓部件不使用橡膠件，不存在橡膠低溫脆性等影響，因此特別適用于低溫地區。

固定，位移型球鉸支座的主要技術性能

    1、支座能夠承受豎向載荷；

    2、支座具備相當?shù)目关Q向拔力的性能，保證豎向受拔時上下結構不脫節，且能正常轉角；

    3、支座具備抗水平剪力的性能，保證水平受力時不脫落；

    4、支座可滿足水平位移要求；

    5、支座可滿足萬向轉動，萬向承載；

    6、支座支座材質為合金鑄鋼，充分滿足工程壽命年限。
