二三極管IV掃描測試儀器認準生產廠家武漢普賽斯儀表，普賽斯數字源表國產自主研發，*，測試范圍更廣，輸出電壓高達300V，支持USB存儲，一鍵導出報告，符合大環境下國內技術自給的需求，可及時與客戶溝通，為客戶提供高性?xún)r(jià)比系統解決方案，及時指導客戶編程，加速測試系統開發

一、  二極管IV曲線掃描需要幾臺數字源表？搭建方案示意圖？

①、如果客戶二極管zui高測試電壓低于300V，使用一臺源表即可；

②、如果客戶二極管zui高測試電壓高于300V，則需要使用高壓程控電源（需向第三方購買）、過壓保護模塊（我司已研發）、直流源表進行該測試；

二、 三極管IV曲線掃描需要幾臺源表？搭建方案示意圖？
         ①、三極管測試時一臺加在基極與發射極之間，一臺加在集電極與發射極之間；MOS管測試時一臺加在柵極與源極之間，一臺加在漏極與源極之間；需要使用兩臺直流源表同步觸發使用，或使用插卡式直流源表；


       ②、三極管的基極及MOS管的柵極一般耐壓值較低于30V，基于zui高性?xún)r(jià)比考慮，其中一臺使用S100即可，另一臺根據三極管的集電極或MOS管的漏極耐壓而定；

二三極管IV掃描測試儀器特點

5寸800*480觸摸顯示屏，全圖形化操作

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV

源及測量的準確度為0.1%，分辨率5位半

四象限工作（源和肼），源及測量范圍：高至300V，低至10pA

豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

支持USB存儲，一鍵導出測試報告

支持多種通訊方式，RS-232、GPIB及以太網

技術參數

zui大輸出功率：30W，4象限源或肼模式；

源限度：電壓源：±30V（≤1A量程），±300V（≤100mA量程）；

電流源：±1.05A（≤30V量程），±105mA（≤300V量程）；

過量程： 105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<80uV；

zui大采樣速率：1000 S/s；

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

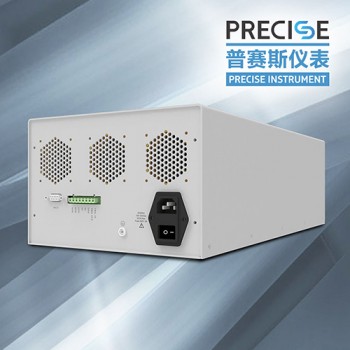

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC 100~240V 50/60Hz；

工作環境：25±10℃；

尺寸：106mm高 × 255mm寬 × 425mm長；

二三極管IV掃描測試儀器應用

?分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC、GaN等器件；

?能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等

?傳感器特性測試，電阻率、霍爾效應等

?有機材料特性測試，電子墨水、印刷電子技術等

?納米材料特性測試，石墨烯、納米線等

更多有關二三極管IV掃描測試儀器的信息找武漢生產廠家普賽斯儀表
